德国Technologie-Manufaktur显微镜分辨率测试板核心技术与优势
2025-11-25 14:25:30 来源：赫尔纳
德国technologie-manufaktur显微镜定位板TC-RT03 mat-赫尔纳优势供应
德国technologie-manufaktur显微镜定位板TC-RT03 mat我们所有的分辨率测试目标都是用高精度的电子束光刻。10x10MM-10MM的衬底物由石英组成,提供非常宽的光谱传输。将高光学密度的铬层应用到衬底上.
测试结构是通过铬层的消融产生的,通过电子束工艺,结构尺寸可降至100纳米。同时,保证了良好的尺寸公差和结构边缘的直线性。通过对铬层的消融,测试幻灯片的结构是透明的,而背景被剩余的铬层堵塞。

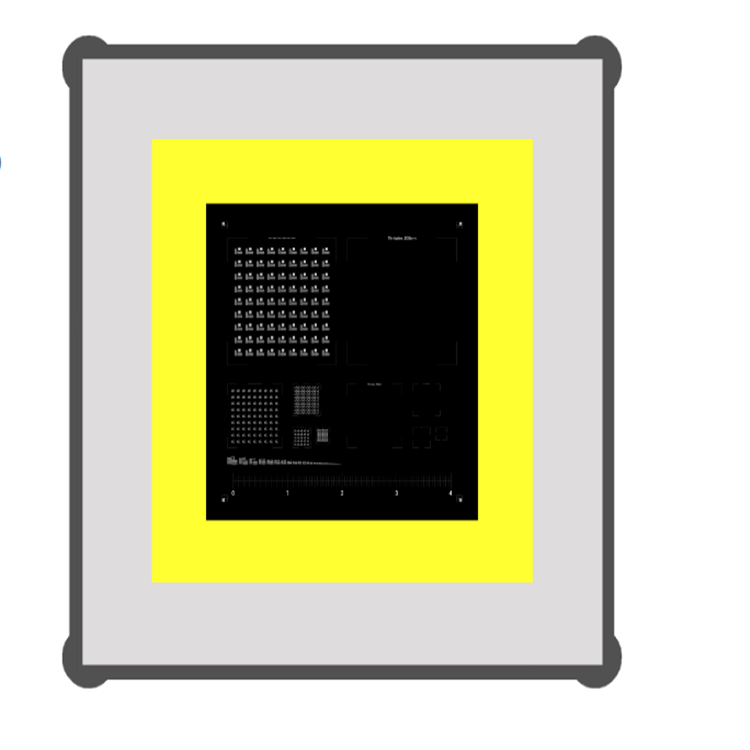

德国technologie-manufaktur显微镜定位板TC-RT03 mat
分辨率测试目标嵌入一个坚固的不锈钢支架,标准尺寸为75×25mm。用于与显微镜目标的版本,可用0.17mm玻璃盖.
底物 石英晶圆(熔化二氧化硅):10毫米x10毫米x1.0毫米
支持 激光雕刻不锈钢:75mmx25mmx1.5mm
结构层 铬,光密度;
8@400 nm / 6@550 nm / 4.5@750 nm / 3.6@1 m
结构 每毫米多3300线对的变量(LP/mm),针孔,棋盘
尺寸公差(大公差)错误)
14纳米
主要产品：
technologie-manufaktur传感器
technologie-manufaktur摄像头
technologie-manufaktur定位板
technologie-manufaktur远程显微镜
德国technologie-manufaktur
显微镜定位板TC-RT03 mat
光谱传输范围 190纳米-2000纳米
盖玻璃(可选) thickness: 0.17 mm +/- 5 m
广角镜和激光扫描显微镜无罩玻璃
75-5000线/mm的线路组(200毫米高)
具有20x20针孔的领域,
用于10x至100x的目标
带方格的边缘MTF域
德国technologie-manufaktur
显微镜定位板TC-RT03 mat
可视化或操纵事物--光学技术无处
不在!所有这些微小或巨大的传感器、模块、设备
和机器背后重要的因素总是光的控制使用。
光学技术产生光。他们的形状,直接,过滤,项目,
测量和评估光.在我们的个人和职业生活中,
我们每天都能从中获益--无论是智能手机相机、
PCR测试还是汽车工业中使用的激光切割机。
